स्मार्ट TFT LCD डिस्प्ले: चयन देखि विकास परिनियोजनको लागि एक व्यावहारिक गाइड

2026-07-29 0 मलाई एउटा सन्देश छोड्नुहोस्

इम्बेडेड प्रणाली र मानव-मेसिन अन्तरक्रिया डिजाइनमा,स्मार्ट TFT LCD डिस्प्लेअब केवल "प्रदर्शन घटक" होइन - यो प्रयोगकर्ता अनुभव र उत्पादन सफलता निर्धारण गर्ने एक महत्वपूर्ण कारक हो। चाहे तपाईं औद्योगिक HMI, स्मार्ट होम कन्ट्रोल प्यानल, वा ह्यान्डहेल्ड मेडिकल उपकरणको विकास गर्दै हुनुहुन्छ, बजारमा स्मार्ट TFT LCDs को विशाल एर्रे नेभिगेट गर्दै र द्रुत तैनाती सुनिश्चित गर्दै सही छनोट गर्दा यो देखिन्छ भन्दा धेरै जटिल छ।

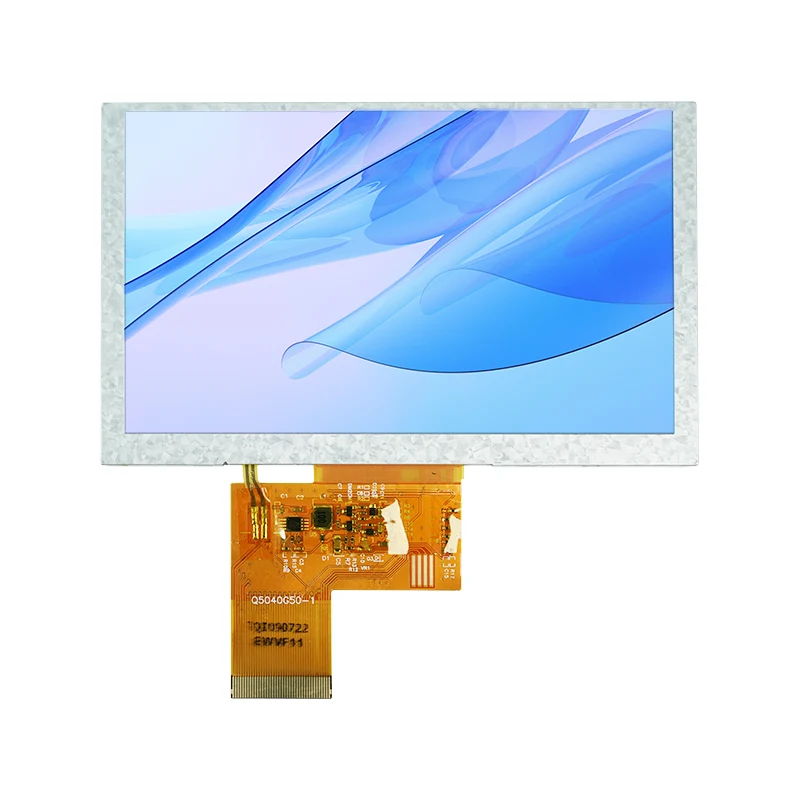

Smart TFT LCD Display

1. चयन: आकार र रिजोल्युसनमा मात्र नहेर्नुहोस्

चयन चरणको दौडान सबैभन्दा सामान्य गल्ती भनेको "यो सही देखिन्छ" भन्ने मानसिकताको साथ स्क्रिनमा बस्नु हो। वास्तविकतामा, स्मार्ट TFT LCD हरू बीचको मुख्य भिन्नताहरू प्रायः विशिष्ट पानाभन्दा बाहिर हुन्छन्।

१.१ इन्टरफेस प्रकार: पहिलो क्रिटिकल डिभाइड

इन्टरफेस प्रकारले तपाइँको मुख्य नियन्त्रकले स्क्रिन चलाउन सक्छ र विकास प्रक्रिया कत्तिको जटिल हुनेछ भनेर सीधा निर्धारण गर्दछ। साधारण इन्टरफेस प्रकारहरू प्रत्येकको आफ्नै उपयुक्त अनुप्रयोगहरू छन्:

इन्टरफेस प्रकार	विशेषताहरू	लागू परिदृश्यहरू
SPI	कम पिन, अपेक्षाकृत ढिलो गति	सानो आकार (<3 इन्च), कम रिजोल्युसन, साधारण UIs
RGB	उच्च गति, मुख्य नियन्त्रक मा एक LCD नियन्त्रक आवश्यक छ	मध्यम देखि उच्च रिजोलुसन, भिडियो वा गतिशील सामग्री
MIPI DSI	उच्च ब्यान्डविथ, कम पावर खपत	उच्च-अन्त स्मार्ट उपकरणहरू, उच्च-रिजोल्युसन स्क्रिनहरू
UART सिरियल स्क्रिन	केवल TX/RX दुई तारहरू चाहिन्छ	तंग विकास कार्यक्रम, जटिल ग्राफिक्स चालक विकास बेवास्ता

एक विशेष नोट: यदि तपाइँको मुख्य नियन्त्रक STM32F103 जस्तै MCU हो जसमा निर्मित RGB नियन्त्रक छैन भने, सीधा RGB-इन्टरफेस स्क्रिन चयन गर्न धेरै गाह्रो हुनेछ। तपाईंलाई अतिरिक्त ब्रिज चिप (जस्तै SSD1963) चाहिन्छ, वा वैकल्पिक रूपमा, SPI वा समानान्तर-इन्टरफेस स्क्रिनमा स्विच गर्नुहोस्।

1.2 रिजोल्युसन र साइज मिलान

उच्च संकल्प सधैं राम्रो छैन। एम्बेडेड प्रणालीहरूको अन्तरिक्ष-प्रतिबन्धित संसारमा, उच्च रिजोल्युसनको अर्थ ठूलो फ्रेमबफर मेमोरी उपयोग, उच्च शक्ति खपत, र उच्च लागत। औंठा को एक नियम हो:

साधारण प्रतिमा वा पाठ (जस्तै, उपकरण प्यानलहरू) प्रदर्शन गर्नका लागि: 240x240 वा 320x320 पर्याप्त छ
मानक मानव-मेसिन इन्टरफेसहरूको लागि (जस्तै, ह्यान्डहेल्ड टर्मिनलहरू): 480x480 वा 800x480
स्पष्ट चार्ट वा छविहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि: 720x720 वा माथि

स्क्वायर TFTs स्मार्ट पहिरन योग्य र औद्योगिक उपकरणहरूमा बढ्दो सामान्य हुँदै गइरहेको छ। सामान्य विशिष्टताहरूमा 1.3-इन्च (240x240), 3.4-इन्च (480x480), र 4.0-इन्च (720x720) समावेश छन्।

1.3 वातावरणीय अनुकूलता: इनडोर, आउटडोर, वा चरम अवस्थाहरू?

धेरै परियोजनाहरूले प्रोटोटाइपिङ चरणको समयमा मानक स्क्रिनहरूसँग राम्रोसँग काम गर्दछ तर फिल्डमा एकपटक तैनाथ गरेपछि समस्याहरू सामना गर्छन्। तीन प्रमुख प्यारामिटरहरू विशेष ध्यानको योग्य छन्:

चमक: 300-400 nits इनडोर प्रयोगको लागि पर्याप्त छ; अर्ध-आउटडोर अनुप्रयोगहरूलाई 500-800 nits चाहिन्छ; प्रत्यक्ष सूर्यको प्रकाश अन्तर्गत पूर्ण बाहिरी प्रयोगले स्पष्टताको लागि 1000 nits वा उच्च माग गर्दछ
सञ्चालन तापमान: व्यावसायिक ग्रेड: 0 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस; औद्योगिक ग्रेड: -20 डिग्री सेल्सियस देखि 70 डिग्री सेल्सियस; अटोमोटिभ वा चरम वातावरणलाई -30°C देखि 85°C वा चौडा चाहिन्छ
हेर्ने कोण: धेरै व्यक्तिहरूले स्क्रिन हेर्ने वा यन्त्र कोणमा स्थापना भएको परिदृश्यहरूका लागि, IPS पूर्ण-दृश्य-कोण स्क्रिनहरूलाई प्राथमिकता दिइन्छ; TN स्क्रिनहरू सस्तो छन् तर चौडा कोणहरूमा महत्त्वपूर्ण रंग परिवर्तन प्रदर्शन गर्दछ

1.4 टच प्यानल र सतह उपचार

यदि तपाईंको उत्पादनलाई टच कार्यक्षमता आवश्यक छ भने, प्रतिरोधी र क्यापेसिटिव प्रकारहरू बीच छनौट गर्नु परेमा, त्यहाँ धेरै सजिलै बेवास्ता गरिएका विवरणहरू छन्:

ल्यामिनेशन विधि: अप्टिकल बन्डिङले एयर-ग्याप ल्यामिनेशनको तुलनामा राम्रो स्पष्टता र कम प्रतिबिम्ब प्रदान गर्दछ, तर उच्च लागतमा आउँछ।
सतह कोटिंग: एन्टी-ग्लेयर (एजी), एन्टी-रिफ्लेक्टिभ (एआर), र एन्टी-फिंगरप्रिन्ट (एएफ) कोटिंग्स - बाहिरी वा उच्च-चमकका उपकरणहरूको लागि, एजी + एआर संयोजन सिफारिस गरिन्छ।

कभर ग्लास अनुकूलन: गोलाकार कुनाहरू, रेशम-स्क्रिन लोगोहरू, प्वालहरू, वा अन्य सौन्दर्य परिमार्जनहरू आवश्यक छन्।

2. हार्डवेयर र ड्राइभर: पिटफल अवार्डन्स

एक पटक स्क्रिन चयन भएपछि, हार्डवेयर डिजाइन र ड्राइभर विकासले सम्भावित पिटफफल्सको अर्को सेट परिचय गर्दछ।

2.1 FPC केबल र जडान

FPC केबल स्क्रिन ग्लिच को 80% को कारण हो। केबल हाल्नु वा हटाउनु अघि सधैँ कनेक्टर लच अनलक गर्नुहोस् - जबरजस्ती तान्दा सुनको सम्पर्कहरूलाई क्षति हुन सक्छ। प्रणाली सक्रिय हुँदा FPC लाई कहिल्यै प्लग वा अनप्लग नगर्नुहोस्, किनकि अवशिष्ट वर्तमानले इन्टरफेस जलाउन सक्छ।

FPC अनुकूलन गर्दा, ध्यान दिनुहोस्:

पिन अनुक्रम र भोल्टेज स्तरहरू तपाईंको मुख्य बोर्डसँग मिल्दो छन् कि छैनन्
झुकाउने, फराकिलो बनाउने, वा अन्य कम्पोनेन्टहरू वरिपरि रूटिङ आवश्यक छ
FPC लम्बाइ मेकानिकल एन्क्लोजर डिजाइनसँग मेल खान्छ कि गर्दैन

२.२ बिजुली आपूर्ति र ब्याकलाइट

TFT-LCDs लाई सामान्यतया धेरै भोल्टेज रेलहरू चाहिन्छ: VDD (3.3V तर्क), VGH (सकारात्मक पूर्वाग्रह), VGL (नकारात्मक पूर्वाग्रह), र अन्य। असामान्य पावर डेलिभरी रंग विकृति र स्क्रिन फ्लिकरको नम्बर एक कारण हो। एक सामान्य निदानात्मक दृष्टिकोण भनेको VCOM भोल्टेज डाटाशीट विनिर्देशनबाट विचलित हुन्छ कि छैन भनेर जाँच्नु हो (उदाहरणका लागि, 3.8V भन्दा बढीले प्रायः बोधगम्य फ्लिकरमा जान्छ)।

ब्याकलाइट ड्राइभिङको लागि, PWM डिमिङको साथ स्थिर-वर्तमान समाधान सिफारिस गरिन्छ। यदि PWM फ्रिक्वेन्सी 150Hz भन्दा कम हुन्छ भने, मानव आँखाले झिलमिलाहट महसुस गर्न सक्छ; यो 200Hz माथि आवृत्ति बढाउन सल्लाह दिइन्छ।

२.३ ड्राइभर आईसी र ग्राफिक्स लाइब्रेरी

सामान्य TFT चालक IC मा ILI9341, ST7789, र ST7735 समावेश छ। यी मध्ये, ILI9341 ले 240x320 रिजोल्युसन अनुप्रयोगहरूको लागि उपयुक्त बनाउँदै सबैभन्दा प्रचुर मात्रामा कागजातहरू र सरल चालक कार्यान्वयन प्रदान गर्दछ।

ग्राफिक्स पुस्तकालयहरूको लागि, LVGL र TouchGFX एम्बेडेड ठाउँमा मुख्यधारा विकल्पहरू हुन्। LVGL खुला स्रोत हो र धेरै प्लेटफर्महरूलाई समर्थन गर्दछ, जबकि TouchGFX STM32 माइक्रोकन्ट्रोलरहरूको लागि गहिरो रूपमा अनुकूलित छ।

3. एक विशेष विकल्प: UART स्मार्ट सीरियल स्क्रिनहरू

यदि तपाईंको टोलीले ग्राफिक्स ड्राइभर विकासमा महत्त्वपूर्ण समय लगानी गर्न चाहँदैन भने, वा यदि तपाईंको मुख्य नियन्त्रकसँग सीमित स्रोतहरू छन् भने, UART सिरियल स्क्रिन विचार गर्न लायक विकल्प हो।

त्यस्ता स्क्रिनहरूले निर्मित MCU (जस्तै, ATmega328PB) समावेश गर्दछ र केवल TX र RX पिनहरू ओगटेर सिरियल पोर्टमा आदेशहरू पठाएर नियन्त्रण गर्न सकिन्छ।

बजारमा UART स्क्रिनहरू सामान्यतया दुई कोटीहरूमा पर्छन्:

टाइप गर्नुहोस्	विकास दृष्टिकोण	को लागी उत्तम उपयुक्त
स्मार्ट डिस्प्ले	ड्र्याग-एन्ड-ड्रप GUI बिल्डर, कुनै कोडिङ आवश्यक छैन	UI डिजाइनरहरू, द्रुत प्रोटोटाइपिङ, प्रोग्रामिङ पृष्ठभूमि बिना टोलीहरू
प्रवेश-स्तर UART TFT	API आदेश नियन्त्रण, आधारभूत प्रोग्रामिङ आवश्यक छ	प्रोग्रामिङ कौशल भएका विकासकर्ताहरू जसलाई बढी नियन्त्रण लचिलोपन चाहिन्छ

पहिलेको अत्यन्त उच्च विकास दक्षता प्रदान गर्दछ - तपाइँ यसलाई स्क्रिनमा फ्ल्यास गर्नु अघि PC मा UI लाई पनि अनुकरण गर्न सक्नुहुन्छ। पछिल्लोले थप कम-स्तर नियन्त्रण क्षमताहरू प्रदान गर्दछ।

4. सामान्य दोष निदान द्रुत सन्दर्भ

अन्तमा, यहाँ उच्च-फ्रिक्वेन्सी क्षेत्र मुद्दाहरूको समस्या निवारणको लागि द्रुत-संदर्भ चेकलिस्ट छ - यसले केवल दिन बचत गर्न सक्छ:

लक्षण	प्राथमिकता अनुसन्धान निर्देशन
Glitched स्क्रिन, कुनै प्रदर्शन छैन	जाँच गर्नुहोस् कि FPC केबल ढीलो वा अक्सिडाइज गरिएको छ (केसमा 80%); रिजोल्युसन / रिफ्रेस दर सेटिङहरू प्रमाणित गर्नुहोस्
रंग विकृति, ठाडो स्ट्रिपहरू, जिटर	असामान्य आपूर्ति भोल्टेजहरू (VGL/VGH/VCOM) को लागि जाँच गर्नुहोस्; जाँच गर्नुहोस् यदि PWM dimming आवृत्ति धेरै कम छ
मधुरो छवि वा ब्याकलाइटले काम गरिरहेको छैन	बुढ्यौली ब्याकलाइट एलईडीहरूको लागि जाँच गर्नुहोस्; पावर एडाप्टरको वास्तविक आउटपुट भोल्टेज प्रमाणित गर्नुहोस्
स्क्रिनमा कालो/सेतो दागहरू निश्चित गरियो	पछाडिको तर्फबाट शारीरिक क्षति वा कम्प्रेसन (अपरिवर्तनीय - प्रतिस्थापन आवश्यक छ)

TFT LCD चयन र विकास यसको मूल मा, लागत, कार्यसम्पादन, विकास चक्र, र विश्वसनीयता बीचको व्यापार हो। त्यहाँ कुनै "उत्तम" स्क्रिन छैन - केवल "सबैभन्दा उपयुक्त" समाधान। मलाई आशा छ कि यो गाइडले तपाइँलाई तपाइँको परियोजनाको सुरुमा अनावश्यक घुमाउरोबाट बच्न मद्दत गर्दछ, तपाइँलाई वास्तवमै भिन्न उत्पादन अनुभव सिर्जना गर्न थप प्रयासहरू केन्द्रित गर्न अनुमति दिन्छ।
