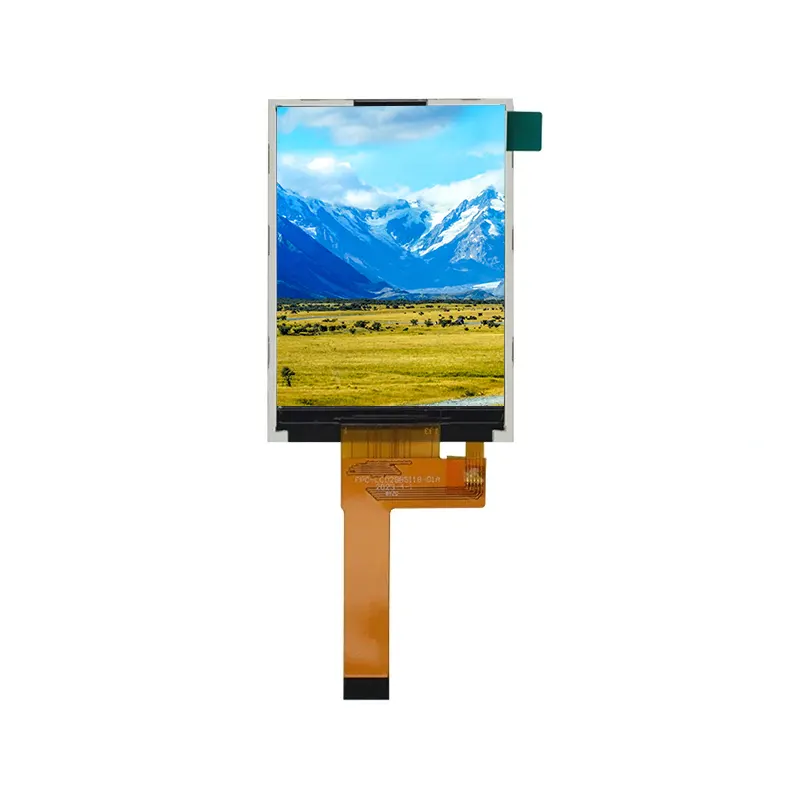

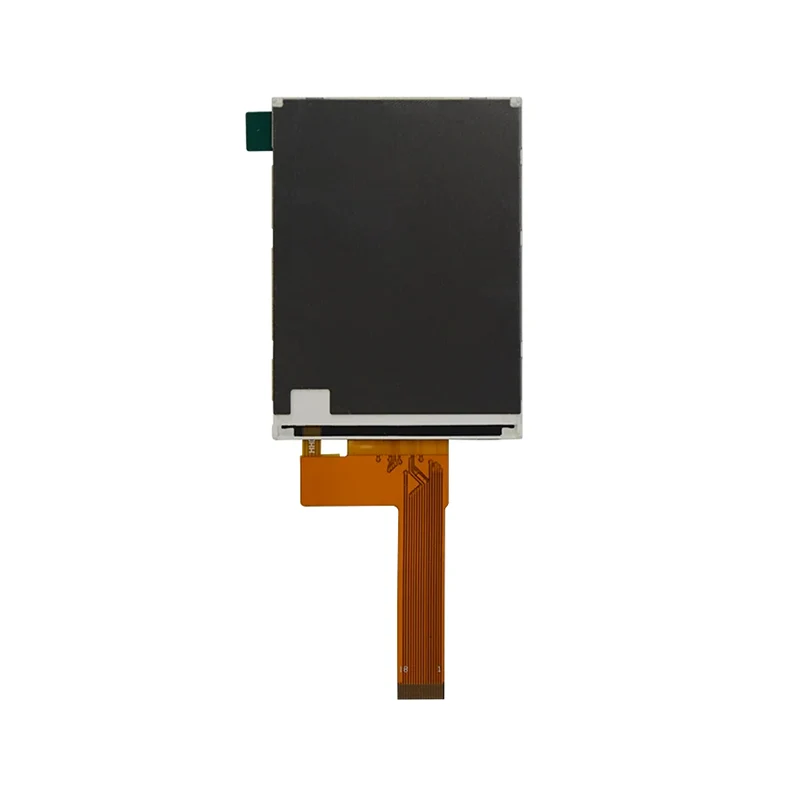

2.7' ग्राफिक मानक TN TFT LCD स्क्रिन मोड्युल

चीनमा स्रोत निर्माणको रूपमा, Tianfu ले तपाइँको आवश्यकताहरूको लागि उच्च गुणस्तर र सस्तो अनुकूलित LCD मोड्युलहरू प्रदान गर्दछ। 2.7' ग्राफिक मानक TN TFT LCD स्क्रिन मोड्युल एक उन्नत डिस्प्ले समाधान हो जुन विशेष रूपमा सीमित ठाउँ भएका तर उच्च-गुणस्तरको दृश्य प्रदर्शनको माग गर्ने इम्बेडेड उपकरणहरूको लागि डिजाइन गरिएको हो। यसले ट्रान्समिसिभ TFT टेक्नोलोजी अपनाउछ र यसको कम्प्याक्ट साइज भित्र स्पष्ट र जीवन्त तस्बिरहरू साथै गतिशील सामग्रीहरू प्रस्तुत गर्न सक्षम पार्दै 16 मिलियन रङहरू सम्मको रिच कलर डिस्प्लेलाई समर्थन गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

2.7' ग्राफिक मानक TN TFT LCD स्क्रिन मोड्युल मुख्य रूपमा औद्योगिक र स्मार्ट होम LCDs मा प्रयोग गरिन्छ। जस्तै:

1. औद्योगिक ह्यान्डहेल्ड टर्मिनल

औद्योगिक ह्यान्डहेल्डहरू: PDA/बारकोड स्क्यानरहरूको लागि अनुकूलन LCDs

टिकाउ LCDs | औद्योगिक डिटेक्टरहरू र डाटा टर्मिनलहरूको लागि उत्तम

इन्भेन्टरी स्क्यानर र पोर्टेबल प्रिन्टरहरूको लागि उन्नत LCD हरू

उच्च गुणस्तरको डिस्प्ले - औद्योगिक ह्यान्डहेल्ड उपकरणहरूको लागि निर्मित

2. स्मार्ट घर

स्मार्ट गृह नियन्त्रण प्यानल | अनुकूलन उन्नत एलसीडी समाधान

कफी मेकरहरू, रोबोट भ्याकुम र ओभनहरूका लागि टिकाऊ एलसीडीहरू

स्मार्ट होम डिस्प्ले - उच्च गुणस्तर र अनुकूलन फिट

विवरणहरू

Tianfu अनुकूलित 2.7' ग्राफिक मानक TN TFT LCD स्क्रिन मोड्युल विशिष्टता

मोड्युल प्रकार	2.7" TFT/16M रङ
संकल्प	९६०×२४० पिक्सेल (ग्राफिक डट-म्याट्रिक्स)
इन्टरफेस	SPI र RGB
प्रदर्शन मोड	ट्रान्समिसिभ TFT
ब्याकलाइट	सेतो एलईडी (समानान्तर)

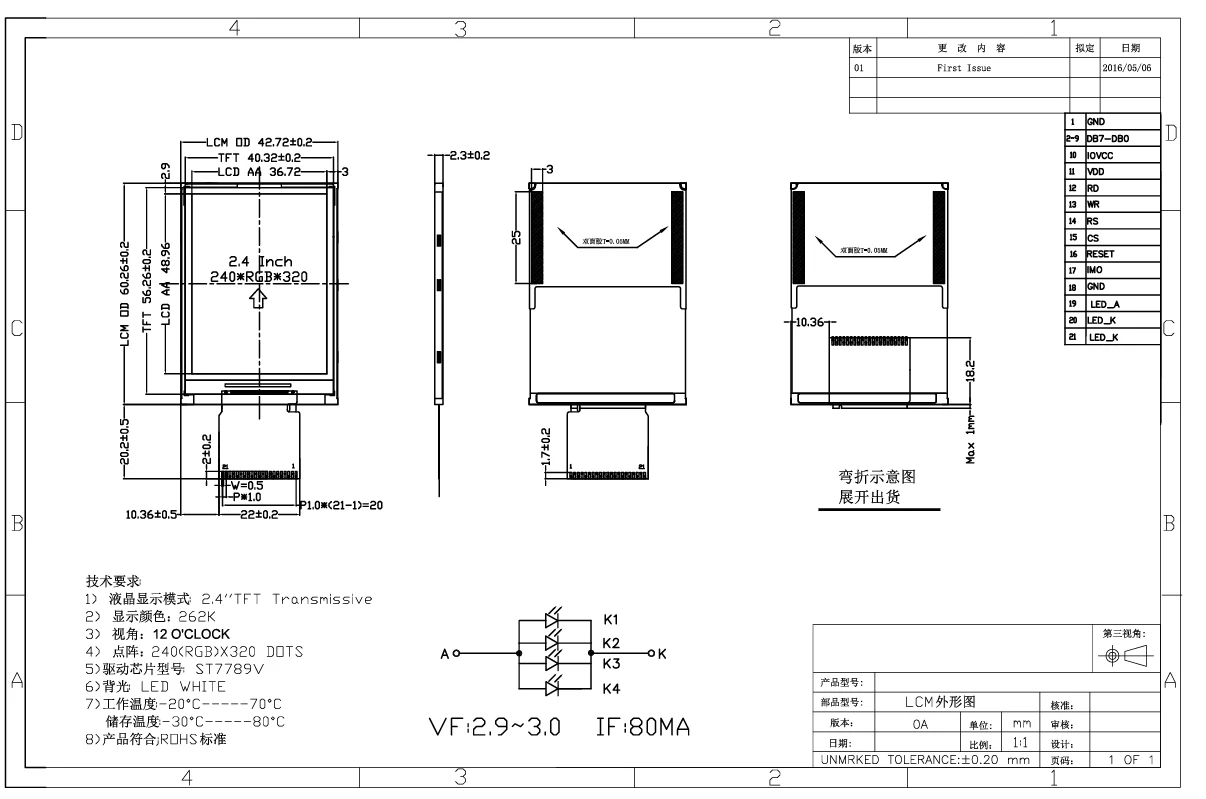

मेकानिकल आयामहरू	39.1(W) × 67.5(H) × 2.4(T) mm (FPC बहिष्कृत)
सक्रिय क्षेत्र	33.06(W) × 58.80(H) मिमी
पिक्सेल पिच	0.18375(W) × 0.13775(H) मिमी
विद्युतीय विनिर्देशहरू	· तर्क भोल्टेज (VDD): 3.0–3.6V (Typ. 3.3V) · इनपुट भोल्टेज (VIH): 0.8×IOVCC देखि IOVCC · इनपुट भोल्टेज (VIL): -0.3V देखि 0.2×IOVCC हालको खपत: 8mA (प्रकार)
ब्याकलाइट निर्दिष्टीकरणहरू	· भोल्टेज: 8.7–10.2V · हालको: 15–25mA · सञ्चालन तापमान: -20°C देखि +70°C · भण्डारण तापमान: -30°C देखि +80°C
समय विशेषताहरू	· CLKIN आवृत्ति: 13.5–30MHz (प्रकार 27MHz) · HSD अवधि: 1024–1907 CLKIN चक्र · ठाडो सिंक: 242.5–450.5H (NTSC/PAL)

Tianfu बाट वास्तविक-विश्व अनुप्रयोग अनुभव: मोबाइल डाटा टर्मिनल निर्माताबाट परिप्रेक्ष्य

"नयाँ पुस्ताको औद्योगिक PDA विकास गर्दा, यो 2.7' ग्राफिक मानक TN TFT LCD स्क्रिन मोड्युल हाम्रो अन्तिम छनौट भयो। यसको उच्च-चमक ब्याकलाइट (हामीले 500 cd/m² संस्करणलाई अनुकूलित गर्यौं) र एन्टी-ग्लेयर उपचारले कडा बाहिरी प्रकाश अन्तर्गत कठिन स्क्रिन सामग्री पहिचानको दुखाइ बिन्दुलाई पूर्ण रूपमा हल गर्यो।"

"960 × 240 वाइडस्क्रिन अनुपात मोबाइल डाटा टर्मिनलहरूको अन्तरक्रिया तर्कसँग अत्यधिक मिल्दो छ: बारकोडहरू र वेबिल नम्बरहरू पूर्ण रूपमा प्रदर्शन गर्न तेर्सो ठाउँ पर्याप्त छ, जबकि ठाडो लेआउटले 'सूचना प्रदर्शन क्षेत्र + तल्लो निश्चित बटनहरू' इन्फर्मेशन डिस्प्ले एरियाको क्लासिक UI डिजाइनमा पूर्ण रूपमा फिट हुन्छ।

"SPI इन्टरफेसको कम-पावर खपत सुविधाले टर्मिनल ब्याट्री जीवनलाई सीधै सुधार गर्दछ। हाम्रो स्व-विकसित ब्याकलाइट ग्रेडिङ नियन्त्रण रणनीतिसँग मिलाएर मोड्युलको लागि मात्र 8mA को तर्क शक्ति खपतको साथ, यन्त्रको समग्र ब्याट्री जीवन लगभग 18% ले स्क्यानियो अपरेसनमा लगातार बढेको छ।"

"फराकिलो-तापमान स्थिरता (-20°C देखि +70°C) र मोड्युलको मेकानिकल विश्वसनीयताले उच्च-कम तापक्रम साइकल चलाउने र 1.2-मिटर ड्रप परीक्षणहरू सहित, औद्योगिक वातावरणमा स्थायित्व आवश्यकताहरू पूर्ण रूपमा पूरा गर्ने हाम्रो कठोर परीक्षणहरू पार गरेको छ।"

लक्षित अनुकूलन र समर्थन

हामी त्यस्ता अनुप्रयोगहरूको लागि परिष्कृत समाधानहरू प्रदान गर्दछौं:

विशेष सुविधाहरू: परिष्कृत ब्याकलाइट ड्राइभर (पीडब्लुएम डिमिङ/क्विक वेक-अपलाई समर्थन गर्ने), ग्लोभ टच, एन्टी-हस्तक्षेप डिजाइन, र ऊर्जा बचत मोड किट।

उद्योग अनुकूलन: एक्सप्रेस रसद, कोल्ड चेन वेयरहाउसिंग, र बाहिरी निरीक्षण जस्ता परिदृश्यहरूको लागि अनुकूलित संस्करणहरू उपलब्ध छन्।

द्रुत समर्थन: मुख्यधारा स्क्यानिङ इन्जिनहरू, उत्पादन लाइन परीक्षण उपकरणहरू, र दीर्घकालीन आपूर्ति ग्यारेन्टीको साथ मिल्दो सन्दर्भ डिजाइनहरू प्रदान गर्नुहोस्।

ग्राहक प्रतिक्रिया

"विगत 18 महिनाहरूमा, हामीले हाम्रा तीनवटा टर्मिनल उत्पादनहरूमा यस मोड्युलको 35,000 भन्दा बढी इकाइहरू संचयी रूपमा प्रयोग गरेका छौं। हामीलाई सबैभन्दा सन्तुष्ट पार्ने कुरा भनेको उत्कृष्ट ब्याच स्थिरता र अत्यन्त छिटो प्राविधिक समर्थन प्रतिक्रिया हो, जसले हाम्रो ठूला उत्पादन र बिक्री पछि मर्मतका लागि ठोस ग्यारेन्टी प्रदान गर्दछ। Tianfu हामी सधैं भरपर्दो, अनुकूलन कारखाना हो।"

Tianfu 2.7' TFT LCD स्क्रिन मोड्युल अनुप्रयोग

Tianfu अग्रणी समय

मानक उत्पादनहरू		अनुकूलित उत्पादनहरू
अर्डर मात्रा	डेलिभरी समय	अनुकूलन प्रकार	डेलिभरी समय
1-30 पीसीएस	तुरुन्तै	सामान्य	5-8 हप्ता
31-100 पीसीएस	१ हप्ता	FPC	४ हप्ता
101-500 पीसीएस	1-2 हप्ता	CTP	६ हप्ता
501-1000 पीसीएस	2-5 हप्ता	B/L	६ हप्ता
1001-5000 PCS	4-5 हप्ता	चालक बोर्ड	8 हप्ता
5000+ PCS	5-7 हप्ता	LCD प्यानल	१६ हप्ता

FAQ

Q1: SPI र RGB इन्टरफेसहरू बीच कसरी छनौट गर्ने?

A: दुई इन्टरफेसहरूले विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्छन्:

SPI इन्टरफेसले थोरै संख्यामा पिनहरू (सामान्यतया 3-4 डेटा लाइनहरू) सुविधा दिन्छ, जहाँ MCU पिन स्रोतहरू सीमित छन् र रिफ्रेस दर आवश्यकताहरू कम छन्, जस्तै स्थिर छविहरू प्रदर्शन गर्ने वा डेटालाई बिस्तारै अद्यावधिक गर्ने परिदृश्यहरूको लागि आदर्श।

RGB इन्टरफेसले उच्च रिफ्रेस दरको साथ समानान्तर डेटा प्रसारण सक्षम गर्दछ, गतिशील सामग्री, भिडियोहरू वा द्रुत रूपमा परिवर्तन हुने ग्राफिक्सहरू प्रदर्शन गर्न उपयुक्त छ, तर यसलाई थप पिन स्रोतहरू चाहिन्छ।

Q2: किन ब्याकलाइटलाई 8.7-10.2V को अपेक्षाकृत उच्च भोल्टेज चाहिन्छ?

A: यो मोड्युलले समानान्तरमा जडान भएका बहु एलईडीहरूसँग ब्याकलाइट डिजाइन अपनाउछ। अपेक्षाकृत उच्च भोल्टेज आवश्यकता भनेको सामान्यतया ब्याकलाइटले श्रृंखलामा जडान गरिएका बहु एलईडीहरू समावेश गर्दछ, जसले समान र पर्याप्त चमक प्रदान गर्न सक्छ। वास्तविक प्रयोगमा, एक समर्पित ब्याकलाइट चालक सर्किट आवश्यक छ; यो सीधा 3.3V तर्क शक्ति आपूर्ति जडान गर्न सकिँदैन।

Q3: के मोड्युलको अपरेटिङ तापमान दायराले औद्योगिक अनुप्रयोग आवश्यकताहरू पूरा गर्दछ?

A: हो। -20°C देखि +70°C को सञ्चालन तापमान दायराले अधिकांश औद्योगिक वातावरणको आवश्यकताहरू समेट्छ। अधिक चरम वातावरणका लागि (जस्तै बाहिरी कडा चिसो वा उच्च-तापमान कार्यशालाहरू), हामी -40°C देखि +85°C को विशेष आवश्यकताहरू पूरा गर्ने फराकिलो-तापमान संस्करण (अनुकूलन आवश्यक) प्रदान गर्न सक्छौं।

Q4: के मोड्युलको परिचालन तापमान दायराले औद्योगिक अनुप्रयोग आवश्यकताहरू पूरा गर्दछ?

Q5: यो डिस्प्ले स्क्रिन कसरी चलाउने? के परिधीय सर्किट आवश्यक छ?

A: आधारभूत प्रणाली आवश्यक छ:

3.3V तर्क शक्ति आपूर्ति (सटीकता ±5%)

8-10V ब्याकलाइट चालक सर्किट (स्थिर वर्तमान 15-25mA)

MCU वा प्रदर्शन नियन्त्रक (समर्थन SPI वा RGB इन्टरफेस)

ऐच्छिक: टच स्क्रिन नियन्त्रक (टच-सक्षम संस्करणहरूको लागि)

हामी पूर्ण सन्दर्भ डिजाइन सर्किट रेखाचित्र र चालक नमूना कोडहरू प्रदान गर्दछौं (सपोर्ट गर्ने प्लेटफर्महरू जस्तै STM32, ESP32 र Arduino)।

Q6: यस डिस्प्ले स्क्रिनको लागि अनुकूलनका कुन पक्षहरू समर्थित छन्?

A: हामी मुख्य अनुकूलन विकल्पहरू सहित उद्योग-अग्रणी मोड्युलर अनुकूलन सेवाहरू प्रस्ताव गर्दछौं:

इन्टरफेस र पिन अनुकूलन

तपाईंको PCB लेआउट फिट गर्न FPC कनेक्टर स्थिति र पिन अर्डर समायोजन गर्नुहोस्

तपाईंको मुख्य नियन्त्रण चिपसँग मेल खाने SPI इन्टरफेस आदेश सेटहरू अनुकूलित गर्नुहोस्

टच स्क्रिन वा एम्बियन्ट लाइट सेन्सरहरूको लागि I2C इन्टरफेस थप्नुहोस्

अप्टिकल प्रदर्शन समायोजन

तरल क्रिस्टल सामग्रीहरू फरक दृश्य कोणहरू (IPS/FFS/TN) सँग बदल्नुहोस्

ब्याकलाइटको चमक समायोजन गर्नुहोस् (वैकल्पिक दायरा: 150–800 cd/m²)

पोलाराइजर कोण परिमार्जन गर्नुहोस् (0°/90°/180°/270°)

एन्टी-ग्लेयर र एन्टी-फिंगरप्रिन्ट जस्ता सतह उपचारहरू थप्नुहोस्

मेकानिकल संरचना अनुकूलन

समग्र मोड्युल मोटाई समायोजन गर्नुहोस् (न्यूनतम मोटाई 1.8mm सम्म)

FPC लम्बाइ र केबल निकास दिशा परिमार्जन गर्नुहोस्

माउन्टिंग प्वाल स्थितिहरू थप्नुहोस् वा घटाउनुहोस्

विशिष्ट सील आवश्यकताहरूको लागि फ्रेम डिजाइन अनुकूलन गर्नुहोस्

विशेष वातावरणीय अनुकूलन क्षमता

चौडा-तापमान संस्करण (-40°C देखि +85°C)

बाहिरी दृश्यताको लागि उच्च-चमक संस्करण

कम्पन-प्रतिरोधी प्रबलित डिजाइन
