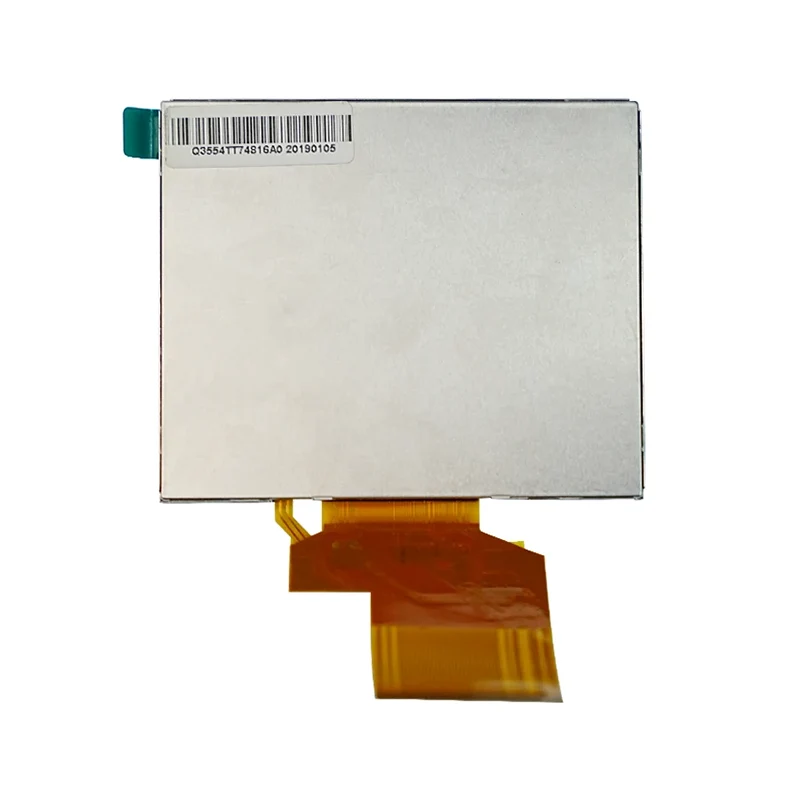

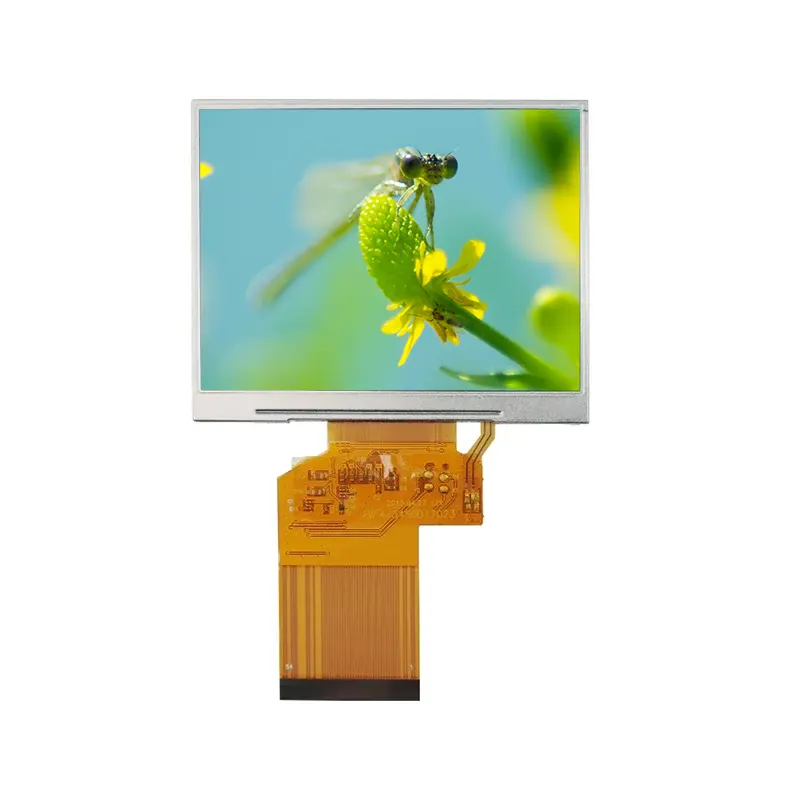

3.5' औद्योगिक मानक TN TFT LCD स्क्रिन मोड्युल

Tianfu, एक चिनियाँ LCD निर्माता उच्च-गुणस्तर, लागत-प्रभावी, र अनुकूलन योग्य डिस्प्लेहरूमा विशेषज्ञता, 3.5' औद्योगिक मानक TN TFT LCD स्क्रिन मोड्युल प्रदान गर्दछ। कठोर वातावरणको लागि ईन्जिनियर गरिएको, यो मोड्युलले 320×RGB×240 रिजोल्युसन, 16.7M रङहरू, र HX8238D ड्राइभर IC, बहुमुखी इन्टरफेसहरू (24-bit RGB, Serial RGB, CCIR601/656) लाई औद्योगिक प्रणालीहरूमा सिमलेस एकीकरणको लागि समर्थन गर्दछ। मुख्य विनिर्देशहरूमा औद्योगिक-ग्रेड तापमान अनुकूलनता (-20°C ~ +70°C सञ्चालन, -30°C ~ +80°C भण्डारण), 6-LED ब्याकलाइट, 350:1 कन्ट्रास्ट अनुपात, र कम्प्याक्ट आयामहरू (76.90×63.9×3.26 मिमी) समावेश छन्।

विशिष्टता

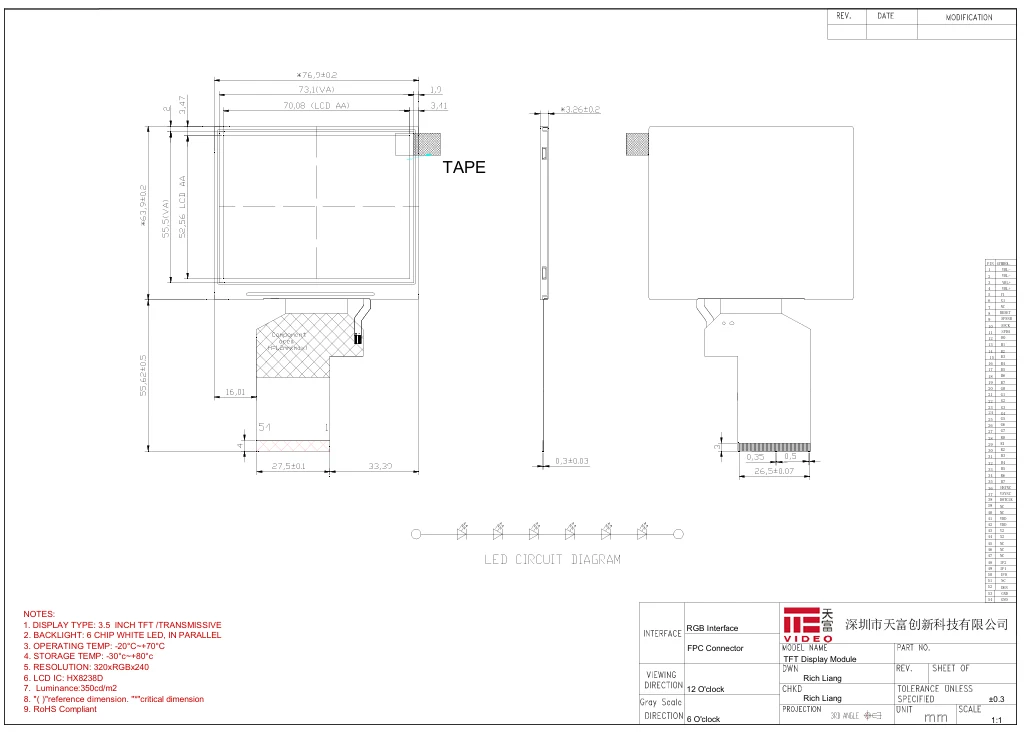

Tianfu 3.5' TFT LCD स्क्रिन मोड्युल विवरणहरू

चाहे मानव-मेसिन इन्टरफेस (HMI), स्थिति प्रदर्शन मिटरहरू, पोर्टेबल उपकरण स्क्रिनहरू, वा मल्टिमिडिया प्लेब्याक टर्मिनलहरूमा प्रयोग गरियोस्, 3.5' औद्योगिक मानक TN TFT LCD स्क्रिन मोड्युलले स्पष्ट, स्थिर र भरपर्दो प्रदर्शन समाधानहरू प्रदान गर्दछ।

1. औद्योगिक नियन्त्रण र स्वचालन

पीएलसी कन्ट्रोल प्यानल र मानव-मेसिन इन्टरफेस (HMI)

· ह्यान्डहेल्ड परीक्षण उपकरण (मल्टीमिटर, ओसिलोस्कोप)

· औद्योगिक रोबोट/स्वचालन सञ्चालन प्यानल

· रिमोट कन्ट्रोल इकाइहरू (क्रेन, निर्माण मेसिनरी)

· पोर्टेबल डाटा अधिग्रहण र निरीक्षण टर्मिनलहरू

२. स्मार्ट होम एण्ड इन्टरनेट अफ थिंग्स (IoT)

· स्मार्ट गृह नियन्त्रण प्यानल/केन्द्रीय नियन्त्रण स्क्रिनहरू

· स्मार्ट वाल स्विचहरू

· गृह उपकरण नियन्त्रण प्यानलहरू (एयर कन्डिसनरहरू, धुने मेसिनहरू, स्मार्ट फ्रिजको ढोका/आइसमेकरहरू, डिशवाशरहरू, ओभनहरू, स्टीम ओभनहरू, फ्रन्ट-लोड वाशिङ/ड्राइङ कम्बोस, स्मार्ट एयर कन्डिसनर/फ्रेस एयर सिस्टम कन्ट्रोलहरू, स्मार्ट वाटर हिटरहरू)

3. उपभोक्ता इलेक्ट्रोनिक्स र व्यावसायिक उपकरण

· पोर्टेबल गेम कन्सोलहरू, डिजिटल फोटो फ्रेमहरू, पोर्टेबल डीभिडी प्लेयरहरू, ब्लुटुथ स्पिकर/रेडियो डिस्प्ले स्क्रिनहरू, POS टर्मिनलहरू, अर्डरिङ टर्मिनलहरू, टाइम एटेन्डेन्स मेसिनहरू, इलेक्ट्रोनिक शब्दकोशहरू, प्रारम्भिक शिक्षा मेसिनहरू/लर्निङ उपकरणहरू, इलेक्ट्रोनिक किबोर्डहरू, कमर्शियल ह्यान्डहेल्डरहरू, टर्मिनल ह्यान्डहेल्डरहरू।

किन 200 भन्दा बढी ग्राहकहरूले हामीलाई छनौट गर्न जारी राख्छन्?

कोर फाइदाहरू

• उच्च अनुकूलताको लागि बहु-इन्टरफेस डिजाइन

समानान्तर RGB, क्रमिक RGB, र CCIR656/601 लाई एकै साथ समर्थन गर्दछ, विभिन्न मुख्य नियन्त्रण योजनाहरूमा लचिलो अनुकूलन सक्षम पार्दै र ग्राहकहरूको हार्डवेयर समायोजन लागत घटाउँछ।

• औद्योगिक-ग्रेड वातावरणीय अनुकूलन क्षमता

-10°C ~ +60°C को सञ्चालन तापमान दायराको घमण्ड गर्दछ र उच्च-कम तापक्रम भण्डारण, तापक्रम साइकल चलाउने, कम्पन, र ESD लगायत धेरै विश्वसनीयता परीक्षणहरू पास गरेको छ, यसलाई कठोर वातावरणको लागि उपयुक्त बनाउँदै।

• अनुकूलित अप्टिकल र टच अनुभव

हस्तक्षेप किनाराहरू हटाउन र सहज टच सञ्चालन सुनिश्चित गर्न न्यूटन-रिंग प्रतिरोधी म्याट फिल्म अपनाउँछ; स्क्र्याच प्रतिरोधको लागि सतह कठोरता ≥ 3H हो, उच्च आवृत्ति सञ्चालन परिदृश्यहरूको लागि आदर्श।

• सटीक मेकानिकल संरचना र सजिलो-विधानसभा डिजाइन

AA, OD, VA, र रबर फ्रेम सहित मुख्य आयामहरूको बहु सेटहरू प्रदान गर्दछ, ग्राहकहरूको संरचनात्मक प्वाल खोल्ने र ल्यामिनेसन डिजाइन, र एसेम्बली कठिनाइ कम गर्न सुविधा दिन्छ।

• चौडा भोल्टेज आपूर्ति र कम पावर खपत

ब्याट्री-संचालित वा औद्योगिक ऊर्जा आपूर्ति वातावरणको लागि उपयुक्त, पावर आपूर्ति उतार-चढ़ाव प्रति कम संवेदनशीलता संग, 2.6V–3.6V को फराकिलो भोल्टेज इनपुट दायरा फिचर गर्दछ।

तपाइँको विश्वसनीय LCD पार्टनर 16 वर्षको विशेष अनुभव संग---Tianfu

जब तपाइँ मापदण्डहरू र मूल्यहरू भन्दा बाहिर धेरै आपूर्तिकर्ताहरू तुलना गर्नुहुन्छ, हामी लिक्विड क्रिस्टल डिस्प्ले उद्योगमा 16 वर्ष भन्दा बढी समर्पित अनुभवको साथ सानो र मध्यम आकारको निर्माताको रूपमा हाम्रो अद्वितीय मूल्य व्यक्त गर्न चाहन्छौं। हामीलाई छनोट गर्नुको अर्थ तपाईंले प्रदर्शन मोड्युल मात्र प्राप्त गर्नुभएन - तपाईंले एक स्थिर, भरपर्दो, र उच्च उत्तरदायी दीर्घकालीन साझेदार प्राप्त गर्नुहुन्छ।

✅ हामीलाई हाम्रा उत्पादनहरू थाहा छ, र अझ महत्त्वपूर्ण कुरा, हामी तपाईंको आवश्यकताहरू बुझ्छौं

· प्रमाणित उत्पादन प्रक्रियाहरू: 16 वर्षको संचित अनुभवले हामीलाई HX8238D जस्ता क्लासिक ड्राइभर आईसीहरूको प्रयोगमा गहिरो निपुणता दिएको छ। COG बन्धन र ITO फिल्म ल्यामिनेशनदेखि बुढ्यौली परीक्षणहरू र 100% निरीक्षणसम्म, हामीले परिपक्व र स्थिर उत्पादन कार्यप्रवाहहरू स्थापना गरेका छौं, तपाईंले प्राप्त गर्नुभएको प्रत्येक मोड्युलले निरन्तर प्रदर्शन, विश्वसनीयता र स्थायित्व प्रदान गर्दछ।

· दुखाइ बिन्दु-लक्षित डिजाइन: मोड्युलको बहु-इन्टरफेस अनुकूलता (RGB/CCIR) र औद्योगिक-ग्रेड चौडा-तापमान सहिष्णुता व्यापक ग्राहक प्रतिक्रियामा आधारित डिजाइन अप्टिमाइजेसनको परिणाम हो। हामी बुझ्दछौं कि साना र मध्यम ब्याचका ग्राहकहरूलाई बहुमुखी परियोजनाहरूको विविध आवश्यकताहरू पूरा गर्न "बहुमुखी" र बलियो प्रदर्शन चाहिन्छ।

✅ हाम्रो मध्यम स्केल भनेको ठूलो फोकस र लचिलोपन हो

· द्रुत प्रतिक्रिया र सञ्चार: ठूला उद्यमहरूको लागि कुनै जटिल प्रक्रियाहरू छैनन्। तपाईंको प्राविधिक सोधपुछ, विशिष्टता पुष्टिकरणहरू, वा परिमार्जन अनुरोधहरू अनुभवी ईन्जिनियरहरू वा परियोजना प्रबन्धकहरूद्वारा प्रत्यक्ष रूपमा ह्यान्डल गरिनेछन्, प्रतिक्रिया समय दिनको सट्टा घण्टामा मापन गरिन्छ।

· लचिलो अनुकूलन समर्थन: तपाईलाई FPC लम्बाइ, इन्टरफेस पिनआउट, ब्याकलाइट ब्राइटनेस, वा विशिष्ट फर्मवेयर प्रारम्भिक कोडहरूको सानो-ब्याच अनुकूलनमा समायोजन चाहिन्छ, हामीसँग द्रुत इन्जिनियरिङ प्रतिक्रियाहरूको लागि क्षमता छ। तपाईको 500 इकाइहरूको अर्डरलाई मुख्य खाताहरू जस्तै प्राथमिकतामा राखिएको छ।

· फोकस-संचालित मूल्य: हामी साना-देखि-मध्यम आकारको TFT र टच स्क्रिनहरूको निर्माणमा विशेषज्ञ छौं, सबै प्रक्रिया सुधारहरू र गुणस्तर नियन्त्रण उपायहरू यस मुख्य व्यवसायमा केन्द्रित छन्। तपाईले के प्राप्त गर्नुहुन्छ विशेषज्ञताको केन्द्रित क्षेत्रमा समर्पित टोलीको आउटपुट हो।

✅ हामी हाम्रो प्रतिष्ठाको कदर गर्छौं, नियन्त्रित गुणस्तर र स्थिर आपूर्ति सुनिश्चित गर्दै

· पूर्ण-चक्र इन-हाउस व्यवस्थापन: सामग्री खरिद र एसएमटी प्लेसमेन्टदेखि मोड्युल एसेम्बली र परीक्षण सम्म, सबै महत्त्वपूर्ण प्रक्रियाहरू हाम्रा आफ्नै सुविधाहरूमा पूरा हुन्छन्। यसले आउटसोर्सिङका कारण हुने गुणस्तरमा हुने उतारचढावको जोखिमलाई हटाउँदै पूर्ण गुणस्तर ट्रेसबिलिटी र नियन्त्रण सुनिश्चित गर्छ।

· दीर्घकालीन आपूर्ति प्रतिबद्धता: हामी तपाईंको परियोजनाहरूको लागि उत्पादन जीवनचक्रको महत्त्वलाई पूर्ण रूपमा मान्यता दिन्छौं। HX8238D जस्ता क्लासिक कम्पोनेन्टहरूका लागि, हामीले सुरक्षित सूची प्रणाली स्थापना गरेका छौं र ग्यारेन्टी गरिएको निरन्तर आपूर्ति प्रदान गर्न सक्छौं, शून्य चिन्ताको साथ तपाईंको दीर्घकालीन उत्पादन आवश्यकताहरूलाई समर्थन गर्दै।

· पारदर्शी सहयोग: हामी विस्तृत डाटाशीटहरू, परीक्षण रिपोर्टहरू, र प्रक्रिया परिचयहरू प्रदान गर्न पाउँदा खुसी छौं। हामी विश्वास गर्छौं कि ग्राहकहरूले सूचित खरीद निर्णयहरू गर्दा मात्र दीर्घकालीन साझेदारीहरू निर्माण गर्न सकिन्छ।

✅ व्यापक पूर्व-बिक्री र बिक्री पछि समर्थन

· प्रयोग गर्न तयार विकास समर्थन: प्रत्येक मोड्युल स्पष्ट इन्टरफेस परिभाषाहरू, मान्य ड्राइभर कोडहरू (सामान्य MCU प्लेटफर्महरूसँग मिल्दो), र योजनाबद्ध सन्दर्भहरू, तपाईंको इन्जिनियरहरूको डिबगिङ समयलाई महत्त्वपूर्ण रूपमा घटाउँदै आउँछ।

· उत्पादन कार्यान्वयन सहायता: यदि तपाइँ पहिलो पटक हाम्रो मोड्युलहरू प्रयोग गर्दै हुनुहुन्छ भने, हामी सोल्डरिङ, एसेम्बली सावधानीहरू, र सरल कार्यात्मक परीक्षणमा दिशानिर्देशहरू प्रदान गर्न सक्छौं, तपाईंलाई सहज ठूलो उत्पादन प्राप्त गर्न मद्दत गर्दछ।

· भरपर्दो गुणस्तर आश्वासन: सबै मोड्युलहरू ढुवानी अघि १००% विद्युतीय परीक्षण र नमूना विश्वसनीयता निरीक्षणहरूबाट गुज्रिन्छन्, र १२-महिनाको गुणस्तर वारेन्टीद्वारा समर्थित छन्।

संक्षेपमा, हामीलाई छनौट गर्नु भनेको भरपर्दो साझेदार छनौट गर्नु हो जसले प्रस्ताव गर्दछ:

16 वर्षको उद्योग अनुभवद्वारा परिष्कृत उत्पादनहरू + साना-मध्यम उद्यमको रूपमा तपाईंको अनुकूलन आवश्यकताहरूको लागि चपल प्रतिक्रिया + हाम्रो आफ्नै ब्रान्डको सुरक्षा जस्तै कठोर गुणस्तर नियन्त्रण।

हामी बजारमा सबैभन्दा ठूलो आपूर्तिकर्ता नहुन सक्छौं, तर हामी तपाईंलाई राम्रोसँग बुझ्ने र तपाईंलाई सबैभन्दा ठूलो मानसिक शान्ति प्रदान गर्ने व्यक्ति हुन प्रतिबद्ध छौं।

अकसर

Q1: के यो स्क्रिनले स्पर्श कार्यक्षमता समर्थन गर्दछ?

हो, यो मोड्युलले प्रतिरोधात्मक टच स्क्रिन (आईटीओ फिल्म) लाई एकीकृत गर्दछ जसले एकल-पोइन्ट टचलाई समर्थन गर्दछ। यसले एक मानक 4-तार प्रतिरोधी इन्टरफेस सुविधा दिन्छ र बाह्य टच कन्ट्रोल चिप वा निर्मित ADC संग MCU चाहिन्छ।

Q2: तपाईं capacitive स्पर्श संग संस्करण प्रदान गर्न सक्नुहुन्छ?

हालको मानक संस्करण प्रतिरोधात्मक स्पर्शको साथ आउँछ। क्यापेसिटिव टचको लागि (बहु-बिन्दु टचलाई समर्थन गर्दै), कृपया अनुकूलनको लागि हामीलाई सम्पर्क गर्नुहोस्।

Q3: इन्टरफेसमा CCIR656 र CCIR601 बीच के भिन्नता छ? मैले कसरी छनौट गर्नुपर्छ?

CCIR656 एक इम्बेडेड सिंक सिग्नल ढाँचा हो (सामान्यतया डिजिटल भिडियो स्ट्रिमहरूको लागि प्रयोग गरिन्छ), जबकि CCIR601 एक अलग सिंक सिग्नल ढाँचा हो। यदि तपाईंको प्रोसेसरले मानक ITU-R BT.656/BT.601 भिडियो संकेतहरू (जस्तै, निश्चित मल्टिमिडिया प्रोसेसरहरू) आउटपुट गर्छ भने, प्रत्यक्ष जडान सम्भव छ। यदि तपाइँ निश्चित हुनुहुन्न भने, कृपया तपाइँको मुख्य नियन्त्रण मोडेल प्रदान गर्नुहोस् र हामी चयनमा सहयोग गर्नेछौं।

Q4: -10°C ~ +60°C को सञ्चालन तापमान दायरा फराकिलो दायरामा विस्तार गर्न सकिन्छ?

मानक उत्पादन यो तापमान दायरा छ। औद्योगिक फराकिलो-तापमान आवश्यकताहरू जस्तै -30°C ~ +80°C, अनुकूलन छलफल गर्न सकिन्छ, जसमा सामान्यतया तरल क्रिस्टल सामग्री र निर्माण प्रक्रियाहरूमा समायोजन समावेश हुन्छ।

Q5: मिल्दो ड्राइभर बोर्ड वा एडाप्टर बोर्डहरू उपलब्ध छन्?

हामी तपाईंको सर्किट डिजाइन सरल बनाउन RGB एडाप्टर बोर्डहरू र टच एडाप्टर बोर्डहरू (टच आईसीहरू सहित) प्रदान गर्न सक्छौं। विवरणहरूको लागि कृपया हाम्रो बिक्री टोलीलाई परामर्श गर्नुहोस्।

उत्पादन र उपयोग सम्बन्धित

Q6: मोड्युलको ESD सुरक्षा स्तर के हो?

मोड्युलले सामान्य औद्योगिक वातावरणको आवश्यकताहरू पूरा गर्दै ±8kV (एयर डिस्चार्ज) / ±4kV (सम्पर्क डिस्चार्ज) को ESD परीक्षणहरू पास गरेको छ। उत्पादन आवास डिजाइन गर्दा उपयुक्त ग्राउन्डिङ र इन्सुलेशन उपायहरू लिन सिफारिस गरिन्छ।

Q7: 15ms को प्रतिक्रिया समयले गति ब्लर निम्त्याउँछ?

15ms सामान्य ग्रे-देखि-ग्रे प्रतिक्रिया समय हो, जुन औद्योगिक नियन्त्रण, उपकरण, र अन्तरक्रियात्मक इन्टरफेसहरू जस्ता धेरै परिदृश्यहरूको लागि पर्याप्त छ। उच्च गतिको भिडियो प्लेब्याकको लागि (जस्तै, 30fps माथि), यो वास्तविक गतिशील छवि प्रदर्शन मूल्याङ्कन गर्न सिफारिस गरिन्छ।

Q8: मोड्युलको ब्याकलाइट कसरी जोडिएको छ?

मोड्युलले ब्याकलाइट ड्राइभर सर्किट समावेश गर्दैन, तर एलईडी ब्याकलाइट पिनहरू प्रदान गर्दछ (सामान्यतया +3.3V र GND)। तपाईंले बाह्य स्थिर वर्तमान स्रोत वा ब्याकलाइट चालक सर्किट जडान गर्न आवश्यक छ। हाल ब्याकलाइट एलईडीहरूको श्रृंखला-समानान्तर कन्फिगरेसनमा निर्भर गर्दछ (विशिष्ट मान: लगभग 60-100mA)।
