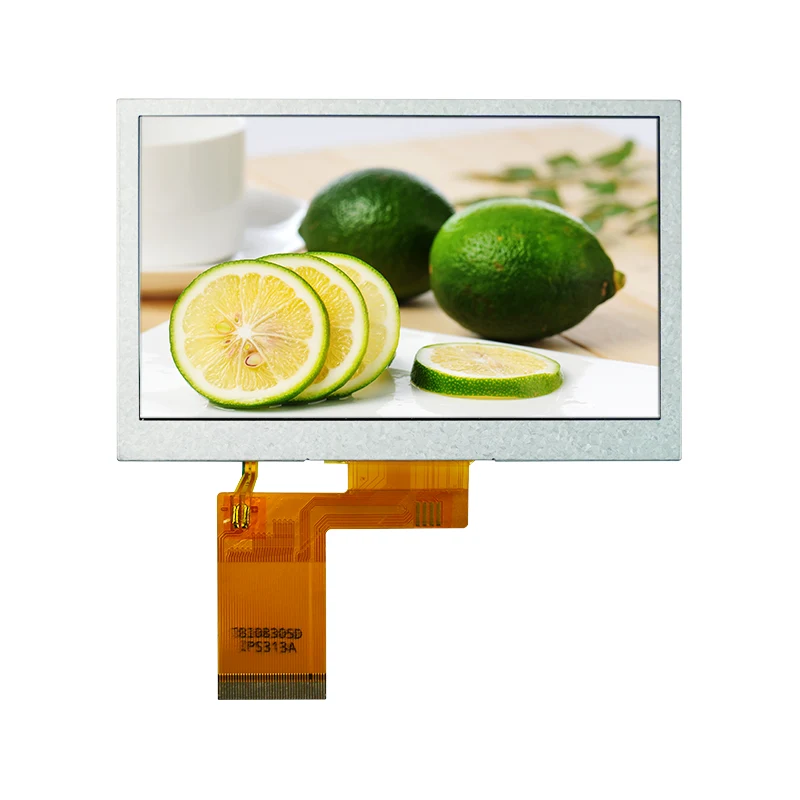

4.3' ट्रान्समिसिभ IPS कलर TFT LCD डिस्प्ले मोड्युल

मुख्य सुविधाहरू

• उच्च चमक प्रदर्शन: 500 cd/m² (न्यूनतम 450 cd/m²) को विशिष्ट चमक, कडा परिवेशको प्रकाशमा पनि स्पष्ट दृश्यता सुनिश्चित गर्दै।

• फराकिलो तापक्रम सञ्चालन: -20°C देखि 60°C सम्मको सञ्चालन तापमान दायरालाई समर्थन गर्दछ, औद्योगिक वातावरणको लागि उपयुक्त।

• वाइड हेर्ने कोणहरू: 70° को विशिष्ट तेर्सो दृश्य कोण र 45°–60° को ठाडो दृश्य कोण, धेरै कोणहरूबाट सहज रूपमा हेर्न अनुमति दिन्छ।

• द्रुत प्रतिक्रिया: 20ms को विशिष्ट प्रतिक्रिया समय, गतिशील छविहरू प्रदर्शन गर्नको लागि आदर्श।

• ऊर्जा बचत डिजाइन: सेतो एलईडी ब्याकलाइटको लागि अनुकूलित दक्षताको साथ 3.2V को कम भोल्टेजमा काम गर्दछ।

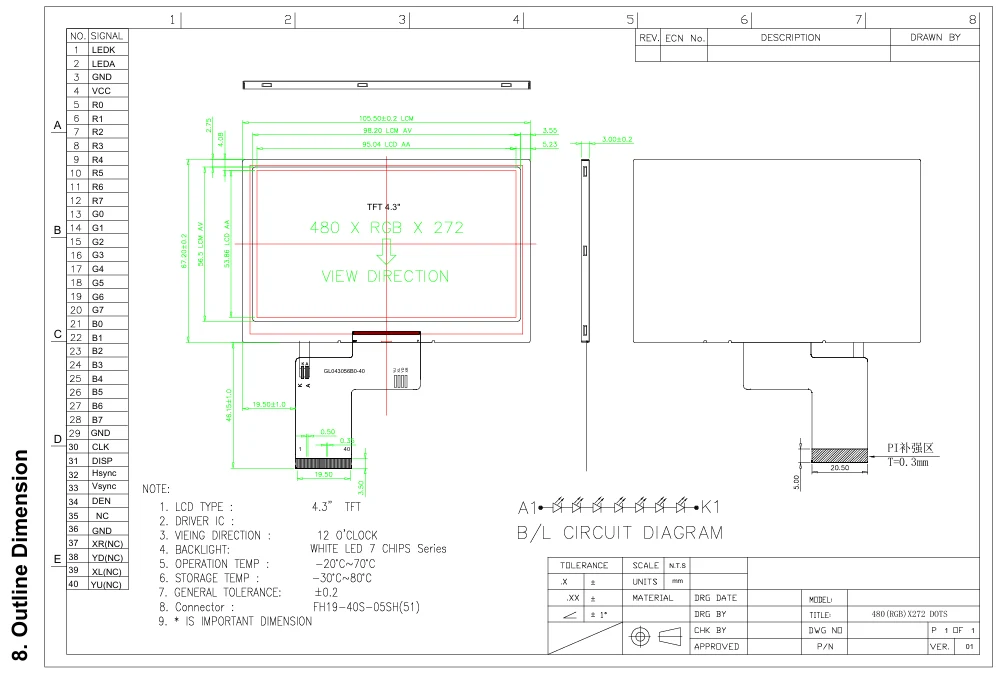

Tianfu अनुकूलित 4.3' ट्रान्समिसिभ IPS कलर TFT LCD डिस्प्ले मोड्युल विशिष्टता

Tianfu 4.3' ट्रान्समिसिभ IPS कलर TFT LCD डिस्प्ले मोड्युल विवरणहरू

४.३’ ट्रान्समिसिभ आईपीएस कलर टीएफटी एलसीडी डिस्प्ले मोड्युल विभिन्न क्षेत्रहरूमा निम्नानुसार कार्यरत छ:

औद्योगिक स्वचालन र नियन्त्रण

• औद्योगिक HMI प्यानल: उत्पादन लाइन निगरानी, ​​उपकरण स्थिति प्रदर्शन

• परीक्षण र मापन उपकरणहरू: ओसिलोस्कोप, स्पेक्ट्रम विश्लेषक प्रदर्शन इन्टरफेसहरू

• PLC नियन्त्रण टर्मिनलहरू: कारखाना स्वचालन प्रणालीहरूको लागि मानव-मेसिन इन्टरफेसहरू

मोटर वाहन र यातायात प्रणाली

• इन-वेहिकल नेभिगेसन डिस्प्लेहरू: आफ्टरमार्केट कार नेभिगेसन स्क्रिनहरू

सार्वजनिक यातायात जानकारी: बस स्टप आगमन प्रणाली, टिकट टर्मिनलहरू

• निर्माण मेसिनरी उपकरणहरू: एक्साभेटर, क्रेन अपरेटर प्यानलहरू

चिकित्सा र स्वास्थ्य सेवा उपकरण

• पोर्टेबल मेडिकल उपकरणहरू: मनिटर, निदान उपकरण प्रदर्शन

• स्वास्थ्य निगरानी टर्मिनलहरू: सामुदायिक स्वास्थ्य सेवा उपकरण इन्टरफेसहरू

• प्रयोगशाला उपकरणहरू: विश्लेषणात्मक उपकरणहरूको लागि डेटा प्रदर्शन स्क्रिनहरू

स्मार्ट होम र आईओटी

• स्मार्ट नियन्त्रण प्यानलहरू: गृह केन्द्रीय नियन्त्रण प्रणालीहरूको लागि टच इन्टरफेसहरू

• सुरक्षा निगरानी प्रदर्शनहरू: इन्टरकम प्रणाली स्क्रिनहरू निर्माण गर्दै

• स्मार्ट उपकरण इन्टरफेसहरू: उच्च-अन्त फ्रिज, धुने मेसिन नियन्त्रण प्यानलहरू

व्यापारिक र खुद्रा उपकरण

• POS प्रणालीहरू: खुद्रा टर्मिनल प्रदर्शनहरू

• विज्ञापन सूचना स्क्रिनहरू: साना-स्तरीय डिजिटल साइनेज अनुप्रयोगहरू

हाम्रो ग्राहकको मूल्याङ्कन: औद्योगिक थर्मोस्टेट प्यानल

एक औद्योगिक उपकरण निर्माताले तिनीहरूको तापमान नियन्त्रण प्रणालीको लागि प्रदर्शन इन्टरफेसको रूपमा यो मोड्युललाई अपनायो। यसले -१० डिग्री सेल्सियसमा चिसो भण्डारण वातावरणमा २ वर्षभन्दा बढी समयसम्म स्थिर रूपमा सञ्चालन गरेको छ, कुनै चमक घटेको छैन। हेर्ने कोणले बहु-कोण अनुगमनका लागि आवश्यकताहरू पूरा गर्दछ।

Q1: यो 4.3-इन्च TFT मोड्युलको लागि बिजुली आपूर्ति आवश्यकताहरू के हुन्?

A: मोड्युललाई दुई पावर आपूर्तिहरू चाहिन्छ: 1) तर्क खण्डको लागि 3.2V (विशिष्ट); 2) LED ब्याकलाइटको लागि 12–16V, 14V को विशिष्ट मानको साथ। ब्याकलाइट वर्तमान लगभग 40mA छ। प्रदर्शन प्रदर्शनलाई असर गर्ने भोल्टेज उतार-चढ़ावबाट बच्न स्थिर DC-DC कनवर्टर प्रयोग गर्न सिफारिस गरिन्छ।

Q2: के मोड्युलले कम-तापमान वातावरणमा सामान्यतया काम गर्न सक्छ?

A: हो, यो मोड्युलले कडा परिक्षण गरेको छ र सामान्यतया -20°C देखि 60°C को परिवेशको तापमान दायरामा काम गर्न सक्छ। कम-तापमान वातावरणमा, प्रारम्भिक स्टार्ट-अप समय थोरै विस्तारित हुन सक्छ (लगभग 1-2 सेकेन्ड), तर प्रदर्शन प्रदर्शन प्रभावित हुँदैन। भण्डारण तापमान दायरा -20 डिग्री सेल्सियस देखि 70 डिग्री सेल्सियस छ।

Q3: मोड्युलको हेर्ने कोण विशेषताहरू के हुन्? कुन स्थापना पदहरू उपयुक्त छन्?

A: यो मोड्युलले 70° को विशिष्ट तेर्सो दृश्य कोण र 45°–60° को ठाडो दृश्य कोणको साथ 12 बजेको दृश्य कोण डिजाइन अपनाउछ। यो पर्यवेक्षकको आँखाको साथ वा थोरै माथि स्थिति स्तरमा स्थापनाको लागि उपयुक्त छ। बहु-कोण हेराइ आवश्यक पर्ने अनुप्रयोगहरूको लागि, स्थापना कोण समायोजन गर्न वा अन्य हेर्ने कोण विनिर्देशहरूको साथ मोडेल चयन गर्न सिफारिस गरिन्छ।

Q4: के 20ms प्रतिक्रिया समय भिडियो प्लेब्याक समर्थन गर्दछ?

A: 20ms (अधिकतम 30ms) को सामान्य प्रतिक्रिया समयले डेटा अद्यावधिकहरू, GUI स्विचिङ, र मानक-परिभाषा भिडियो प्लेब्याक सहित अधिकांश अनुप्रयोग परिदृश्यहरूलाई समर्थन गर्न सक्छ। उच्च गतिको गति भिडियो वा गेमिङ अनुप्रयोगहरूको लागि, छोटो प्रतिक्रिया समयको साथ समर्पित मोडेल छनौट गर्न सिफारिस गरिन्छ।

Q5: मोड्युलको आयु र ब्याकलाइट डिग्रेडेसन कस्तो छ?

A: मूल्याङ्कन गरिएको अपरेटिङ सर्तहरू अन्तर्गत, मोड्युल 30,000 घण्टा भन्दा बढीको जीवनकालको लागि डिजाइन गरिएको हो। LED ब्याकलाइट ब्राइटनेस डिग्रेडेसन सामान्यतया १०,००० घण्टा भित्र १०% भन्दा कम हुन्छ। ब्याकलाइट जीवन विस्तार गर्न विस्तारित अवधिको लागि अधिकतम उज्यालोमा सञ्चालन नगर्न सिफारिस गरिन्छ।

Q6: के यसले स्पर्श कार्यक्षमता समर्थन गर्दछ?

A: यो मोडेल एक प्रदर्शन-मात्र मोड्युल हो र स्पर्श कार्यक्षमता एकीकृत गर्दैन। यद्यपि, हामी मिल्दो प्रतिरोधी वा क्यापेसिटिव टच स्क्रिन कम्पोनेन्टहरू प्रदान गर्न सक्छौं र ल्यामिनेशन प्रक्रियामा सहयोग गर्न सक्छौं। टच स्क्रिन खरिद गर्न र छुट्टै एकीकृत गर्न आवश्यक छ।

नमूना आपूर्ति नीति

नमूना उपलब्धता: 1-10 टुक्राहरूको सानो ब्याच नमूनाहरू ग्राहक मूल्याङ्कन र परीक्षणको लागि उपलब्ध छन्।

समावेश कागजात: प्रत्येक नमूना प्याकेज समावेश:

• पूरा उत्पादन डाटाशीट

• मेकानिकल रेखाचित्र (CAD फाइलहरू DXF/STEP ढाँचाहरूमा)

• पिन परिभाषाहरू र विद्युतीय जडान रेखाचित्र

• सिफारिस गरिएको प्रारम्भिक समय र दर्ता कन्फिगरेसन कोड

• सुरक्षित सञ्चालन र ESD सुरक्षा दिशानिर्देशहरू

नमूना मूल्याङ्कन सिफारिसहरू

नमूनाहरू अनुरोध गर्नु अघि, कृपया सुनिश्चित गर्नुहोस् कि तपाईंको प्राविधिक टोलीसँग निम्न क्षमताहरू छन्:

• ड्राइभिङ क्षमता: मोड्युलको लागि 3.2V तर्क शक्ति र 12-16V LED ब्याकलाइट पावर प्रदान गर्ने क्षमता

• इन्टरफेस अनुकूलता: प्रणाली मदरबोर्डले FH19‑40S‑0.5SH(51) 40‑pin कनेक्टर वा समकक्ष एडाप्टर समाधान समायोजन गर्न सक्छ

• सिग्नल समर्थन: मुख्य नियन्त्रण चिपले RGB 24‑bit वा 16‑bit समानान्तर इन्टरफेस संकेतहरू आउटपुट गर्न सक्छ

• थर्मल विचारहरू: तपाईंको उपकरण भित्र पर्याप्त तातो अपव्यय ठाउँ आरक्षित

🔧 व्यावसायिक प्राविधिक समर्थन दायरा

कोर प्राविधिक समर्थन (नि:शुल्क प्रदान गरिएको)

हामी प्रत्यक्ष ग्राहकहरूलाई निम्न व्यावसायिक LCD मोड्युल-सम्बन्धित प्राविधिक समर्थन प्रदान गर्दछौं:

1. निर्दिष्टीकरण र एकीकरण परामर्श

• मोड्युल विद्युतीय विशेषताहरू र पावर आपूर्ति डिजाइन सिफारिसहरूको व्याख्या

• मेकानिकल स्थापना र संरचनात्मक अनुकूलता विश्लेषण

• कनेक्टर सोल्डरिङ र केबल असेंबली प्रक्रियाहरूमा मार्गदर्शन

• वातावरणीय अनुकूलता (तापमान/आद्रता) मूल्याङ्कनका लागि सिफारिसहरू

2. चालक IC प्राविधिक दस्तावेज

• ILI6485 चालक IC को लागि पूरा डाटाशीट

• विस्तृत दर्ता कन्फिगरेसन र प्रारम्भिक अनुक्रम उदाहरणहरू

• इन्टरफेस समय प्यारामिटर विश्लेषण र मिल्दो सिफारिसहरू

• रङ गामा सुधारको लागि सन्दर्भ योजना

3. अप्टिकल प्रदर्शन ट्युनिङ मार्गदर्शन

• चमक एकरूपता परीक्षण विधि र मापदण्डहरू

• वास्तविक स्थापनाहरूमा कोण विशेषताहरू हेर्नको लागि अनुकूलन सुझावहरू

• कन्ट्रास्ट र रंग प्रदर्शनको लागि समायोजन दिशाहरू

• प्रतिक्रिया समय परीक्षण र मूल्याङ्कन योजनाहरू

4. विश्वसनीयता प्रमाणीकरण समर्थन

• सिफारिस गरिएको बर्न-इन परीक्षण अवस्था र चक्रहरू

• ESD सुरक्षा डिजाइन र सिफारिसहरू

• तापक्रम चक्र परीक्षण विधिहरू

• दीर्घकालीन परिचालन विश्वसनीयता मूल्याङ्कनका लागि मुख्य बुँदाहरू

प्राविधिक समर्थन प्रतिक्रिया

• प्रतिक्रिया समय: प्राविधिक सोधपुछ कामका दिनहरूमा 24 घण्टा भित्र जवाफ दिइन्छ

• सञ्चार विधिहरू: गहिरो प्राविधिक आदानप्रदानका लागि इमेल, फोन, र अनलाइन बैठकहरू मार्फत समर्थन

• कागजात: सबै प्राविधिक कागजातहरू चिनियाँ र अंग्रेजी दुवैमा उपलब्ध गराइएका छन्

• FAQ पुस्तकालय: ग्राहक सन्दर्भको लागि साझा एकीकरण मुद्दाहरूको लागि एक समाधान पुस्तकालय स्थापना गरिएको छ
